2.ゴム・スポンジ・発泡材
さまざまな素材をお客様のご要望に合わせて
1個から製作いたします。
数あるゴム・スポンジ・各種発泡材を、お客様のご希望の形に加工させていただきます。
NCカッティングマシンを使用しての短納期にも対応しております。
ゴム材質の選定から加工まで、お気軽にご相談ください。

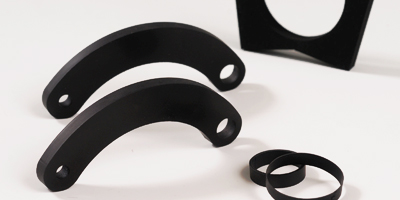

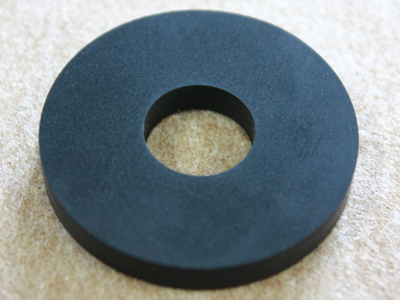

ゴム切削加工
天然ゴム・CRゴム・NBRゴム・EPDMゴム・シリコンゴム・ウレタンゴム・フッソゴムなど、
一品一様のゴム加工品を1個から製作いたします。
単純な加工から複雑な3D切削加工までお任せください。

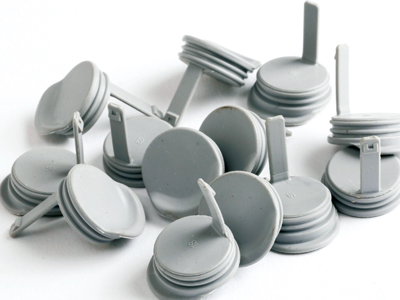

ゴム・スポンジ成形
お客様のご要望に合わせた材料を原料から作りあげ、加硫成形、押出成形致します。
金型から製作対応いたしますが、金型支給で成形のみの対応も可能です。
押出成形に関しましてはメーカー保有の類似口金で成形対応も致します。

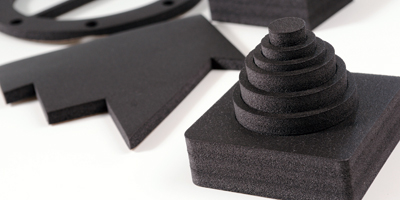

スポンジ・各種発泡材
工業用ゴムスポンジ・発泡ポリエチレン・エプトシーラー等、お客様のご要望に合わせ各種材料を取り揃えております。
振動防止、気密アップ、防水など、様々な用途に使いやすいよう、自社にてカット、穴あけ加工し、数の多い量産の場合はトムソン抜き加工も対応しております。
部品製作(ゴム)案件
一般のお客様向けに手裏剣を販売したいがデザインからお願い出来ませんか?
投げた際にケガをしたらいけないので、柔らかいゴムで製作して欲しいです。
太陽化成からのご提案
CADでデザインを作成し、各2個ずつカットして
お客様に選んで頂きました。
材料も柔らかく、かつ耐候性の良いEPDMゴムを
ご提案させて頂き量産納品となりました。
ゴム材質の選定について
- 参考PDF
- 【合成ゴムシート】カタログ.pdf
- 【天然ゴムシート】カタログ.pdf
- 【シリコーン・フッ素ゴムシート】カタログ.pdf
- 【用途・機能別ゴムシート】カタログ.pdf
- 【制振ゴムシート】カタログ.pdf
- 【複合ゴムシート】カタログ.pdf
- 参考リンク
- マクセルクレハ株式会社
ゴムスポンジ/一般物性&仕様
タイプ | 硬度 (Cタイプ) SRIS 0101 |
引張強さ MPa JIS K 6251 |
伸び % JIS K 6251 |
見掛け密度 g/cm³ SRIS 0101 |
圧縮永久歪 % ASTMD 1056 |
熱収縮率 % 70℃×4h |
吸水率 % ASTMD 1056 |
25%圧縮荷重 kPa ASTMD 1056 |
|
---|---|---|---|---|---|---|---|---|---|
NR系 | N-149 | 8±5 | 0.29以上 | 180以上 | 0.10±0.03 | 60以下 | 3以下 | 5以下 | 19.6~49.0 |
N-148 | 15±5 | 0.49以上 | 150以上 | 0.15±0.03 | 40以下 | 2以下 | 〃 | 34.3~63.7 | |
N-145 | 20±5 | 〃 | 〃 | 0.18±0.03 | 〃 | 〃 | 〃 | 39.2~68.6 | |
N-146 | 30±5 | 〃 | 80以上 | 0.15±0.03 | 30以下 | 〃 | 〃 | 68.6~98.1 | |
N-147 | 33±5 | 〃 | 140以上 | 0.17±0.03 | 〃 | 〃 | 〃 | 73.5~112.8 | |
N-151 | 15±5 | 0.49以上 | 150以上 | 0.24±0.03 | 〃 | 〃 | 〃 | 49.0~88.3 | |
N-155 | 30±5 | 〃 | 200以上 | 0.19±0.03 | 30以下 | 〃 | 〃 | 68.6~117.7 | |
N-131 | 22±5 | 〃 | 150以上 | 0.14±0.03 | 40以下 | 〃 | 〃 | 44.1~83.4 | |
CR系 | C-4205 | 10±5 | 0.39以上 | 150以上 | 0.18±0.03 | 30以下 | 2以下 | 5以下 | 29.4~58.8 |
C-4215 | 15±5 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 | 34.3~63.7 | |
C-4305 | 25±5 | 0.49以上 | 〃 | 0.19±0.03 | 〃 | 1.5以下 | 〃 | 61.9~93.2 | |
C-4405 | 〃 | 〃 | 120以上 | 0.20±0.03 | 〃 | 〃 | 〃 | 〃 | |
C-4505 | 35±5 | 〃 | 〃 | 0.25±0.03 | 〃 | 3以下 | 〃 | 88.3~127.5 | |
C-4500 | 40±5 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 | 103.0~205.9 | |
C-4555 | 50±5 | 〃 | 100以上 | 〃 | 40以下 | 〃 | 〃 | 137.3~205.9 | |
C-4600 | 〃 | 0.98以上 | 120以上 | 0.30±0.04 | 30以下 | 〃 | 〃 | 137.3~215.7 | |
C-4315 | 20±5 | 0.49以上 | 150以上 | 0.19±0.03 | 〃 | 1.5以下 | 〃 | 29.4~68.6 | |
C-4255 | 15±5 | 〃 | 〃 | 〃 | 〃 | 2以下 | 〃 | 39.2~78.4 | |
C-4266 | 22±5 | 0.39以上 | 100以上 | 0.20±0.03 | 60以下 | 3以下 | 〃 | 49.0~88.3 | |
C-4310 | 23±5 | 0.59以上 | 150以上 | 0.22±0.03 | 30以下 | 〃 | 〃 | 44.1~73.5 | |
CD-4302 | 25±5 | 0.49以上 | 〃 | 0.19±0.03 | 〃 | 1.5以下 | 〃 | 61.9~93.2 | |
EPDM系 | E-4070 | 5±3 | 0.25以上 | 200以上 | 0.10±0.03 | 40以下 | 3以下 | 5以下 | 9.8~39.2 |
E-4088 | 7±5 | 〃 | 〃 | 〃 | 〃 | 2以下 | 〃 | 14.7~44.1 | |
E-4188 | 10±5 | 0.39以上 | 〃 | 0.12±0.03 | 〃 | 〃 | 〃 | 〃 | |
E-4238 | 10±5 | 0.25以上 | 〃 | 0.15±0.03 | 40以下 | 〃 | 〃 | 19.6~63.7 | |
E-4288 | 12±5 | 〃 | 120以上 | 〃 | 〃 | 3以下 | 〃 | 19.6~63.7 | |
E-4388 | 20±5 | 0.59以上 | 〃 | 0.15±0.03 | 30以下 | 1.5以下 | 〃 | 39.2~78.4 | |
E-4408 | 35±5 | 0.98以上 | 100以上 | 0.24±0.04 | 〃 | 2以下 | 〃 | 88.3~166.7 | |
E-4488 | 〃 | 0.49以上 | 120以上 | 0.18±0.03 | 〃 | 〃 | 〃 | 88.3~127.5 | |
E-4108 | 15±5 | 0.39以上 | 200以上 | 0.15±0.03 | 〃 | 〃 | 〃 | 29.4~58.8 | |
E-4390 | 20±5 | 0.59以上 | 150以上 | 0.17±0.03 | 30以下 | 3以下 | 〃 | 39.2~78.4 | |
E-4338 | 20±5 | 0.49以上 | 120以上 | 0.15±0.03 | 40以下 | 1.5以下 | 〃 | 39.2~78.4 | |
E-4382 | 20±5 | 0.49以上 | 120以上 | 0.16±0.03 | 30以下 | 1.5以下 | 〃 | 39.2~78.4 | |
E-4385 | 20±5 | 0.59以上 | 120以上 | 0.12±0.03 | 30以下 | 1.5以下 | 7以下 | 39.2~78.4 | |
SI系 | TT4101 | 10±5 | 0.49以上 | 200以上 | 0.25±0.05 | 20以下 | 2以下 | 5以下 | 14.7~63.7 |
TT4102 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 | |
TT4103 | 15±5 | 〃 | 150以上 | 〃 | 40以下 | 〃 | 〃 | 24.5~83.4 | |
NBR系 | NBR4112 | 15±5 | 0.49以上 | 150以上 | 0.15±0.03 | 40以下 | 3以下 | 5以下 | 34.3~63.7 |
NBR4413 | 40±5 | 〃 | 〃 | 0.18±0.03 | 〃 | 〃 | 〃 | 39.2~78.4 |
- NR系:一般品
- CR系:耐油性・耐候性がほどほど良く、難燃性があるULを取得
- EPDM系:耐熱・耐候性が良く、屋外での使用など特に耐候性の必要な用途に使用。
- 導電性スポンジ C-4255,E-4385:導電性カーボンを使用することにより、体積固有抵抗率を低くしています。
- 低イオウスポンジ E-4238,E4338,C-4266:加硫剤にイオウを使用していません。 リレーボックスのパッキンとして使用(イオウ加硫のスポンジにて銀板腐食発生)。ただし, カーボン・オイルの不純物として微量のイオウを含む。
- 参考リンク
- 株式会社イノアックコーポレーション
エプトシーラー一覧
エプトシーラー | セル構造 | 粘着加工バリエーション | フォーム物性 | 標準サイズ | 特長・用途 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
品番 | 色 | 粘着剤 | 構成 | 比量 | 25%圧縮 硬さ (N/cm²) |
厚さ |
幅 (mm) |
長さ (m) |
|||
No.6800 シリーズ |
独立気泡 | No.6800 | 黒 | フォームのみ | 0.12 | 1.8〜2.0 | 2〜16 | 900 | 2 | [自動車] ウィンド・ランプ廻りのシール用 [住宅] 内外装・エクステリア部材のシール用 |
|
No.680 | 黒 | ゴム系粘着剤 | 基材なし (片面) | ||||||||
EM-680W | 黒 | 基材なし(両面) | |||||||||
No.681 | 黒 | 合成樹脂系 粘着剤 |
基材なし | ||||||||
No.6801 | 黒 | 不織布基材 | |||||||||
No.6801P | 黒 | フィルム基材 | |||||||||
No.685 シリーズ |
半独立 半連続気泡 |
No.685 | 黒 | フォームのみ | 0.14 | 0.4〜0.5 | 2〜40 | 自動車、家電、住宅建材などの 各種シール用FMVSS相等品 |
|||
No.686 | 黒 | 合成樹脂系 粘着剤 |
不織布基材 | ||||||||
No.686P | 黒 | フィルム基材 | |||||||||
No.687 | 黒 | ゴム系粘着材 | 布基材 | ||||||||
No.686G | 灰 | 合成樹脂系 粘着剤 |
不織布基材 | 0.15 | 3〜20 | 冷蔵庫、ユニットバスなど 住宅設備機器のシール用 |
|||||
No.686H | 白 | 0.14 | |||||||||
EE-1000 シリーズ |
EE-1000 | 黒 | フォームのみ | 0.10 | 0.3~0.4 | 3~25 | 自動車、家電、住宅建材などの 各種シール用FMVSS相等品 |
||||
EE-1010 | 黒 | 合成樹脂系 粘着剤 |
不織布基材 | ||||||||
EE-1010P | 黒 | フィルム基材 | |||||||||
EE-1040 | 黒 | ゴム系粘着剤 | 布基材 | ||||||||
EE-100 シリーズ |
EC-100 | 黒 | フォームのみ | 0.09 | 0.1〜0.2 | 2〜25 | 発泡体は難燃性で、UL-94HF-1適合電子・OA機器、鉄道車両などの各種シール用 | ||||
EC-110 | 黒 | 合成樹脂系 粘着剤 |
不織布基材 | ||||||||
EC-111P | 黒 | フィルム基材 | |||||||||
EC-140 | 黒 | ゴム系粘着剤 | 布基材 | ||||||||
EE-200 シリーズ |
EC-200 | 黒 | フォームのみ | 0.08 | 発泡体は難燃性で、UL-94HBF-1適合電子・OA機器、自動車、家電、住宅建材などの 各種シール用 | ||||||
EC-210 | 黒 | 合成樹脂系 粘着剤 |
不織布基材 | ||||||||
EC-210P | 黒 | フィルム基材 | |||||||||
EC-240 | 黒 | ゴム系粘着剤 | 布基材 |
シールセイバー | セル構造 | 粘着加工バリエーション | フォーム物性 | 標準サイズ | 特長・用途 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
品番 | 色 | 粘着剤 | 構成 | 比量 | 25%圧縮 硬さ (N/cm²) |
厚さ |
幅 (mm) |
長さ (m) |
|||
SA-612 (耐高水圧タイプ) |
独立気泡 | 黒 | 両面合成樹脂系 粘着剤 |
基材なし フィルム基材 |
0.12 | 35.3 | 3・5・8・10 | 900 | 2 | 片面は止水用特殊粘着剤を使用し、水密性にすぐれる。 自動車、住宅建材などの水密シール用 |
|
SA-212 (標準タイプ) |
半独立 半連続気泡 |
黒 | 不織布基材 フィルム基材 |
0.09 | 7.8 | 5・8・10 | 同上、柔軟タイプ |
- 参考リンク
- 日東電工株式会社
